高效節能定制水泵（專利號：ZL201520676487.5）
產品簡介：

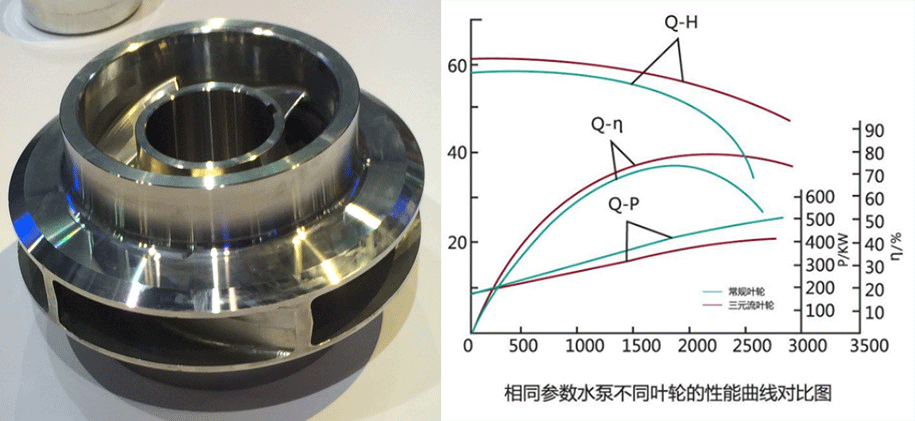

“高效節能定制水泵”通過流體力學軟件對葉輪、流道，吸水室、壓水室內部進行三維流場數值模擬，優化流道內的流態和能量分布，經模擬設計的水泵采用“流體變線蝸殼低磨損技術”、“三元流葉輪”、“葉輪納米級精磨”等高新技術，提高循環水泵使用效率，經過優化后的水泵效率同比傳統方法設計有了大幅度的提升。節能效果可達15%-60%。
高效節能定制水泵是根據水泵實際運行的工況進行專門設計的非標設備。我們根據現場的工況進行定制不同規格、不同轉速的水泵，從而保證水泵在高效區運行。而一般水泵葉輪受水泵制造的影響，很難滿足現場需求，也無法保證水泵在高效區工作，從而造成能源的浪費。
技術原理
高效節能定制水泵最基本的原理是通過優化水泵的水力設計、結構設計及提高產品的制造精度來提高水泵本身的效率，再根據水泵現場運行的工況條件量身定制高效節能水泵來匹配整個循環水系統，使水泵處在最佳工況條件下運行從而達到節能降耗的目的。
高效節能定制水泵的設計是通過對水泵進出水流道、葉輪、殼體、導葉等整體泵裝置流場數值模擬計算，對整個裝置在不同工況下的水力損失進行分析，優化設計，綜合調整；通過對流體系統中當前水泵運行數據的系統分析、研究系統存在的不利因素，了解循環水系統的運行規律；憑借專有模擬計算軟件及技術對水泵的實際運行工況進行分析，研究、結合循環水系統的管路特性，準確判斷整個循環水系統中引起系統高能耗的原因。通過整改目前管網存在的不利因素，采用系統糾偏優化技術，根據系統流體力學特性，構建流體力學模型，結合系統運行負荷，并按照最佳工況參數量身設計、依據“殼隨葉動”技術開模定做“高效節能水泵”及相應的配件，替換目前處于高功耗、低效率運行的水泵，實現系統優化、消除“無效能耗”，提高水泵自身效率及系統輸送效率，達到最佳節能效果。
技術優點
目前，我公司擁有多項水泵研發相關的實用新型專利，水泵加工工藝系統規范、加工設備數控化，在節能環保行業處于領先地位。

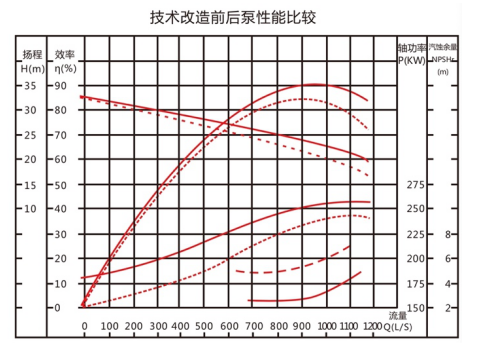

“高效節能定制水泵”， 采用“流體變線蝸殼低磨損技術”、“三元流葉輪”、“葉輪納米級精磨”、“殼隨葉動”等高新技術減小了相關零件的磨損，降低了故障率，減少維修，增大了泵組運行的平穩性、可靠性，提高了使用壽命，經過優化后的水泵效率同比傳統方法設計有了大幅度的提升，技改后的水泵節能率可達15%-60%。
高效節能定制水泵力量與美的外形，兼顧效率與汽蝕的性能內在，將傳統技術與國外先進‘技術相結合最終研制而成，目前產品已獲得ISO140001環境管理體系認證及ISO9001質量認證。節能效果相比同行業有較明顯的優勢，高效節能定制水泵的優勢在于：
1.高效率，高效節能，低碳環保
2.長壽命，降低運營成本，持久耐用
3.無泄露，安全可靠
4.汽蝕低，減少開挖深度成本
5.振動小，噪音低穩定可靠
6.易維護，縮短時間消耗，減少勞動力成本
7.多規格，降低昂貴的配件成本
技術特點
性能指標高，覆蓋范圍廣
該系列產品兼顧高效率和低汽蝕，效率高且高效區寬。性能全面高于節能標準及國內其它廠家產品，部分型號效率高于外資品牌，汽蝕性能優于國家標準。該系列產品的參數能全面覆蓋目前市場上各主要生產廠家產品，是型號最多最全的產品系列。
創新的設計思維

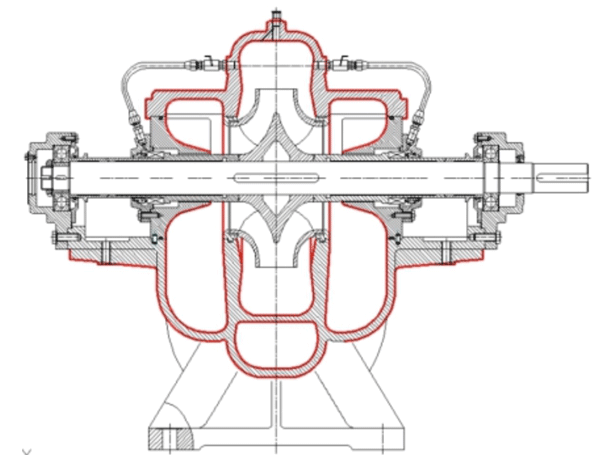

三維水力結構一體化設計，從水體建模、水力優化分析、三維結構設計到三維軟件虛擬工廠試裝，一氣呵成。設計過程除做水力、結構、力學、振動等全面分析計算外，兼顧最合理的結構布局及高運行可靠性。

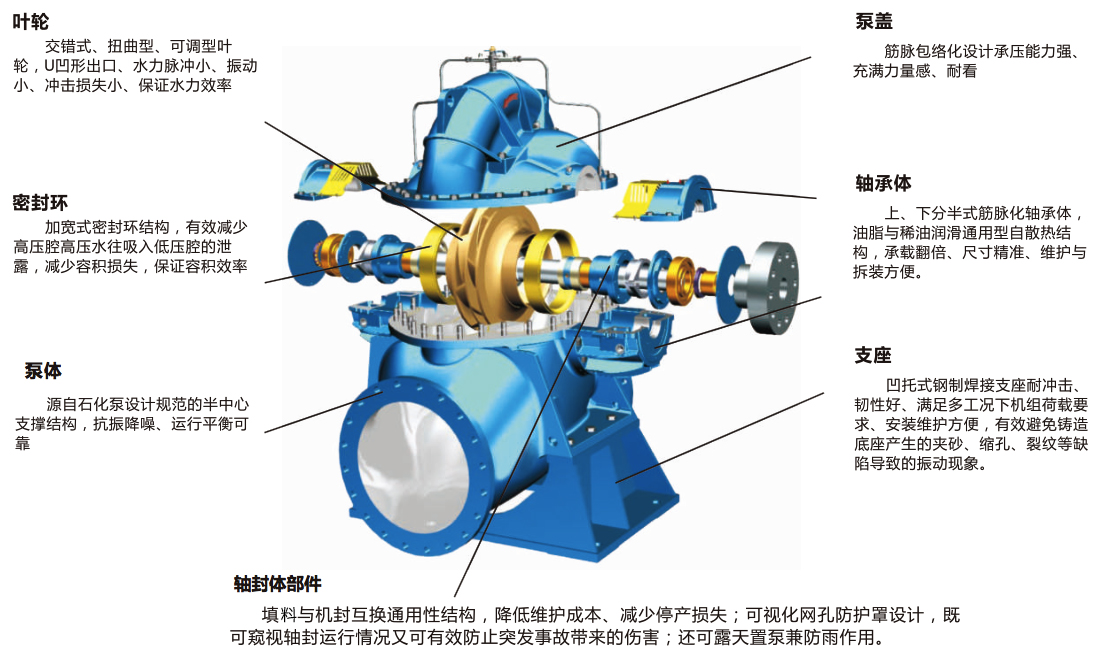

結構特性及優勢：
1.軸封體通用性部件互換，提高性能；
2.軸承體分半式脈絡化，設計更加緊湊；
3.雙吸泵密封環結構加寬，降低震動；

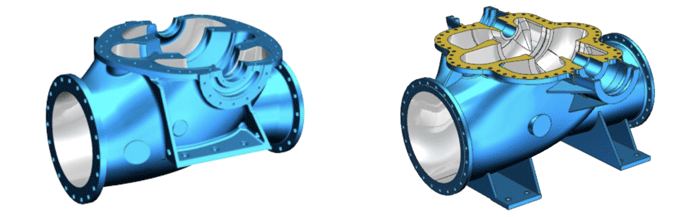

4.殼體三維一體化結構設計，運行更加可靠；

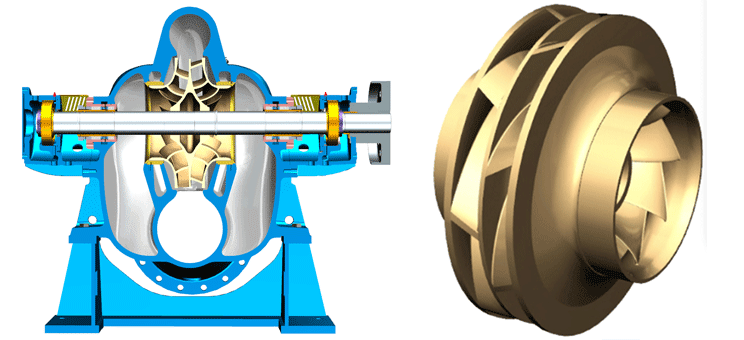

5.創新了交錯式U型出口的葉輪結構，使得泵體更加美觀；
6.水泵型號豐富，泵體依據可調型葉輪量身定做，保證水泵效率最高；
7.交錯式葉輪加凸托式泵座中心支撐泵體，充分降噪并延長葉輪使用壽命；

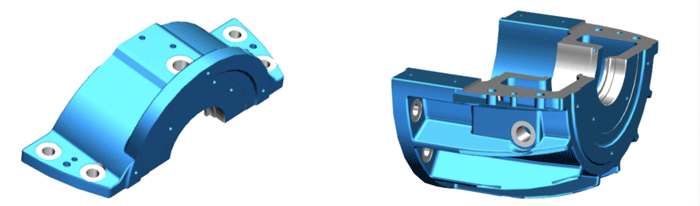

分半式脈絡軸承體結構形式
引進了國外優秀水力模型并結合公司實際情況，將軸承體優化為分半式脈絡結構，使得水泵具有振動低、噪音 小等良好的運行性能。
1、上、下分半式軸承體結構裝配及拆卸維護、修理更為方便。
2、下軸承體結構設計更為巧妙，底部設置有筋板，不僅使軸承體的強度增強，且筋板還能起到排熱散熱的作
用。
3、油脂兩側加注結構潤滑充分可靠;稀油循環冷卻、潤滑腔室大、油溫低、防磨防銹、潤滑充分。
4、油脂與稀油均由高等級抗磨損骨架油封密封;在線加油、振動噪音低、穩定可靠、確保機械效率。
凹托式泵座半中心支撐結構形式
泵體側壁增設流量計測點凸臺:研發測試過程中，實時準確掌握測試泵的流量參數，確保研發產品各運行工況 參數準確可靠----開創行業先河!
1、由傳統的底腳支撐方式更改設計為凹托式泵座半中心支撐方式，使泵的運行性能更好，振動小、噪音低且運行平穩可 靠，轉子所有零部件壽命長。
2、支座—凹托式鋼制焊接支座耐沖擊、韌性好、滿足多工況下機組荷載要求、安裝維護方便，有效避免鑄造底座產生的 夾砂、縮孔、裂紋等缺陷導致的振動現象。
互換通用性軸封體部件
填料與多種機封互換通用性結構，內設凹槽回水冷卻、潤滑軸封腔，保證機械與容積效率;配置分半自鎖式填 料壓蓋，既避免傳統結構潤滑互換不便又減少了如德資龐大密封體繁換結構。
泵軸設計
1、軸粗軸短，剛性好;
2、軸承跨距小、撓度小; 3、軸全封閉，不銹蝕，不腐蝕; 4、等徑軸，應力集中小、抗振好; 5、泵軸標配材質為40Cr/2Cr13，抗拉抗扭強度高;
技術參數
高效節能定制水泵是根據水泵實際運行工況進行專門設計的非標設備。根據現場的工況進行定制不同規格、不 同轉速的水泵，從而保證水泵在高效區運行的高效節能定制水泵，根據不同客戶需求，可提供近萬種規格。
水泵轉速:298、372、490、585、740、990、1480和2960r/min
流量范圍:5-50000m3/h
揚程范圍:5-400m
溫度范圍:液體最好溫度≤80°C(-120°C)，環境溫度一般≤50°C 進出口直徑:100-1600mm，其法蘭符合GB/T17241.6 PN1.0(名義揚程≤75m)、GB/T17241.6
PN1.6(名義揚程>75m)，并可與下列標準同級法蘭配合使用:BS 4504、ISO 7005.1、DIN 2533。
應用領域
高效節能定制水泵適應多種水質，根據不同的流體形態配備相適應的材質，高效節能定制水泵可廣泛應用于:城市給 排水、中央空調循環水，冷卻循環水，工程系統中循環供水、鍋爐供水、工業給排水、水利灌溉，特別適用于鋼鐵、熱電、化工、化纖、冶煉、水廠、石油、醫藥、焦化、電鍍等廠，高效節能定制水泵采用耐磨耐腐蝕材料，使用壽命更長。

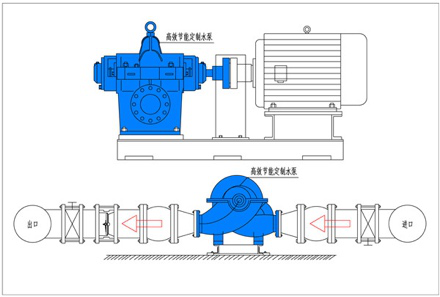

高效節能定制水泵安裝方式
